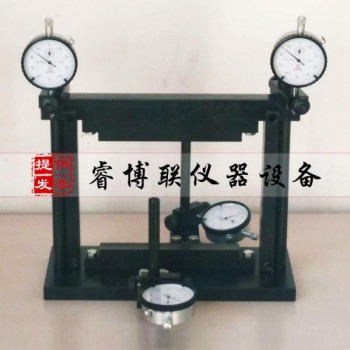

JTGE51-T0852無機結合料劈裂回彈模量試驗夾具 無機結合料穩定材料劈裂回彈模量試驗裝置 霹裂回彈模量 無機結合料劈裂回彈模量

一、使用方法：

本方法通過向圓柱形試件施加軸向荷載，測定試件在荷載變化時的軸向彈性變形，從而計算材料的劈裂回彈模量。

二、技術參數：

1、壓條寬度：12.7mm 與18.75mm

2、弧面半徑：50mm與75mm

3、千分表：4只

三、試件制備和養護：

1、對于細粒式、中粒式混合料，采用φ100*100的圓柱形試件；對于粗粒式混合料，采用φ150*150的圓柱形試件，試驗荷載為靜態荷載。

2、按照規程確定無機結合料穩定材料的Z佳含水量和Z大干密度。

3、試件數量：細粒土應制備不少于9個試件，并要求模量試驗結果的變異系數不超過10%；中粒土應制備不少于15個試件，并要求模量實驗結果的變異系數不超過10%；粗粒土應制備不少于19個試件，并要求模量試驗結果的變異系數不超過15%

4、按照規程標準養生方法進行養生，水泥穩定土類養生齡期為90d，石灰或粉煤灰穩定類養生齡期180d。

四、試驗步驟：

1、根據試驗材料的類型和一般的工程經驗，選擇合適量程的測力計和試驗機，施加的荷載應大于量程的20%且小于量程的80%。球形支座和上下壓條涂上機油，使球形支座能夠靈活轉動。

2、將已浸水一晝夜的試件從水中取出，用軟布吸去試件表面的水分，并稱試件的質量。

3、試件高度的測試；沿圓周四等分點用游標卡尺測量4點高度，準確至0.1mm,以其平均值計，在試件兩側通過圓心畫上十字標記。

4、將試件置于試驗臺夾具的上下壓條之間，安放好上壓條與側面的十字畫線對準，上下壓條應居中。

5、按照規范測定混合料的劈裂輕度，作為劈裂回彈模量試驗的po壞荷載P

6、在試件兩邊分別等距離各安放一個千分表。

7、預壓：先用擬施加的Z大載荷的一半進行兩次加載卸載預壓試驗，使加載頂板與試件表面緊密接觸。每次卸載后等待1分鐘，將千分表的短指針調到中間位置，并將長指針調到0，記錄千分表的原始讀數。
