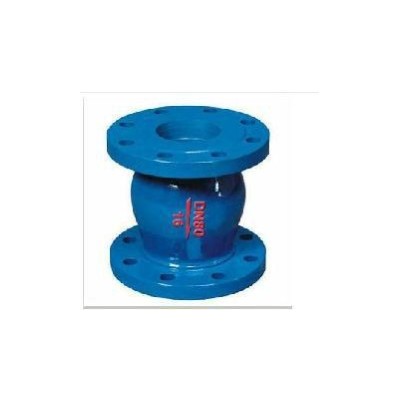

DRVZ靜音止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。

該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。主要技術參數

型號

DRVZ/T-10

DRVZ/T-16

DRVZ/T-25Q

公稱壓力

PN1.0MPa

PN1.5MPa

PN2.5MPa

公稱通徑

DN50~DN300(mm)

最高工作壓力

1.0MPa

1.6MPa

2.5MPa

密封試驗壓力

1.1MPa

1.76MPa

2.75MPa

殼體試驗壓務

1.5MPa

2.4MPa

3.75MPa

零部件

零件名稱

材料

閥體、導流體             灰鑄鐵、球墨鑄鐵、鑄鋼

閥座、軸瓦、閥瓣、軸      青銅或鉻不銹鋼

彈簧  不銹鋼

連接尺寸

公稱通徑                       L(mm)

50                                  120

65                                  150

80                                  180

100                                 240

125                                 300

150                                 350

200                                 450

250                                 500

300                                 550

350                                 575

400                                 600

450                                 650

500                                 700

(法蘭連接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88標準)
