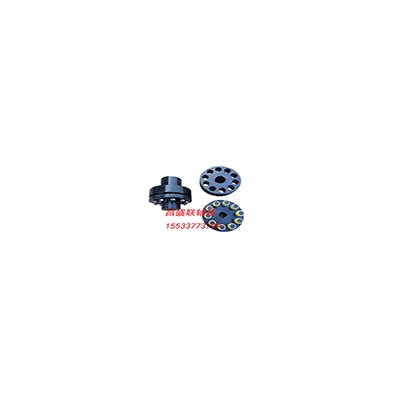

彈性套柱銷聯軸器是利用一端套有彈性套(橡膠材料)的柱銷,裝在兩半聯軸器凸緣孔中,以實現兩半聯軸器的聯接.由于彈性套與半聯軸器凸緣上圓孔間的間隙及彈性套的變形,聯軸器具有一定的補償兩對偏移和減震性能.工作溫度-20℃ +70℃.軸孔、鍵槽的型式和尺寸,標記方法符合GB/T3852-1997《聯軸器軸孔和聯接型式及尺寸》

LT(原TL型)彈性套柱銷聯軸器屬于非金屬彈性元件撓性連軸器,其結構上與凸緣聯軸器很相似,但是兩個半連軸器的聯接不用螺栓而用帶橡膠或皮革套的柱銷,以實現兩半聯軸節的聯接.彈性套柱銷聯軸器曾經是我國應用最廣泛的水泵聯軸器,早在 20 世紀50 年代末期即已制訂為機械部標準, JB08 — 60 彈性套柱銷聯軸器,是我國第一個部標準.為了更換柱銷套時簡便而不拆移機器,設計中應注意留出距離A;為了補償軸向位移,安裝時應注意留出響應大小的間隙c .

LT(原TL型)彈性套柱銷聯軸器結構比較簡單,制造容易,不用潤滑,不需要與金屬硫化粘結,更換彈性套方便,不用移動半聯軸器,具有一定補償兩軸相對偏移和減振緩沖性能.彈性套工作是受壓縮變形,由于彈性套的厚度較薄,體積小,彈性變形有限,所以,彈性柱銷套聯軸器雖可補償軸線位移和彈性,但軸線位移許用補償量較少,彈性較弱.彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩,并壓縮橡膠彈性套來傳遞轉矩.適用于高速,安裝底座剛性好、對中精度較高、沖擊載荷不 大、對減振要求不高的中小功率水泵等傳動.
