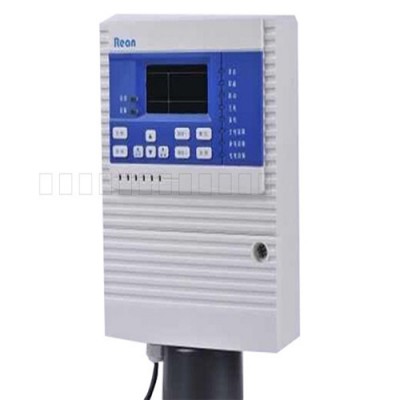

氟化氫檢測報警器主要由報警控制器和氟化氫檢測器組成。報警控制器有開關量輸出并可選通訊接口，可以外接聲光報警器或啟動控制設備，也可以與上位機通訊。報警控制器可接收檢測探頭的信號，當測量值達到設定的報警值時，控制主機發出聲、光報警，同時輸出控制信號（開關量接點輸出），提示操作人員及時采取安全處理措施，或自動啟動事先連接的控制設備，以保障安全生產。CY系列報警控制器適用于各種工業報警控制，壁掛式安裝，安裝簡單、操作方便，工作狀態穩定、測量精度高。

一般在設備出廠時，量程、報警點等全部參數都已經按用戶要求或相關標準設置完畢，用戶在固定和接線之后，即可通電測試。

氟化氫報警控制器功能及參數

1、工作電壓：交流220V，50Hz

2、報警設置：二級報警，報警點可自行設置。

3、使用環境：溫度：0—40℃

4、系統功率：本系統最大功耗5W。

5、 繼電器控制端口：220V 5A 的驅動能力。

6、外型尺寸：30長×21寬×8厚

7、系統與外接（氣體）變送器連接線要求：可以采用2 線或3 線制接法，單芯線直徑≥1.5mm，線長≤1000m。

8、安裝方式：壁掛式安裝

安裝說明

安裝高度說明

a)氟化氫氣體比空氣重，氟化氫檢測器安裝高度應距地坪(或樓地板)0.3～0.6m。

b)氟化氫檢測器宜安裝在無沖擊、無振動、無強電磁場干擾的場所，且周?chē)粲胁恍∮?/span>0.3m的凈空。

c)氟化氫檢測器的安裝與接線按制造廠規定的要求進行，并應符合防爆儀表安裝接線的有關規定。

安裝方法

用戶可自行設計固定方式，但要確保：檢測器的傳感器應向下與地面垂直。檢測器固定后，將電纜線接好，檢查連線無誤后，固定電纜及殼體上蓋。接線時，請按照電路板上的指示標記接線，確認接線正確的情況下，再接通電源。

注意事項

1.第一次安裝時，根據地域不同和導線長短的不同，經通電10分鐘后，如顯示值不為零，可以手動重新調整零點。

2.檢測探測器的調零和標定以所接數字式控制器顯示值為準。

3.如在檢測運行過程中出現故障，應及時切斷電源，排除故障。

維護和保養

1.安裝時避免碰撞線路板及探測器；

2.用戶不可擅自更換、維修探頭內部電器元件；

3.維修應由本公司人員或本公司授權的專業人員進行；

4.定期對探測器進行清潔、調零和校準，以保證其靈敏度和測量精度；

5.嚴禁安裝在熱源和震動源之上。
