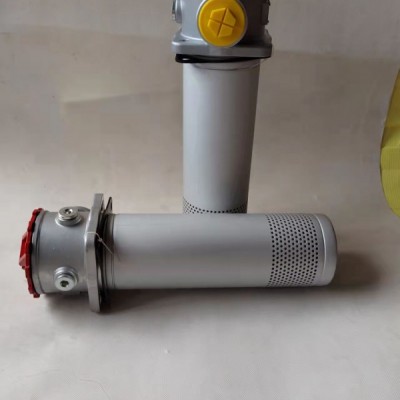

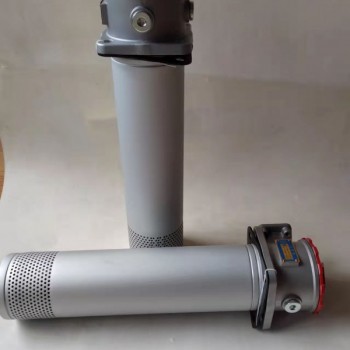

直回式回油過濾器RFA-250產品介紹

直回式回油過濾器RFA-250用于液壓系統回油精過濾，濾除液壓系統中元件磨損產生的金屬顆粒以及密封件的橡膠雜質等污染物，使流回油箱的油液保持清潔。RFA-25直回式回油過濾器安裝在油箱頂部，筒體部分浸入油箱內，并設置旁通閥、擴散器、濾芯污染堵塞發訊器等裝置。具過濾器有結構緊湊、方便通油能力大、壓力損失小、更換濾芯方便等特點。性能特點

1.安裝連接方便，簡化系統管路 直回式回油過濾器可直接安裝在油箱側年，底部或上部，過濾器濾頭露在油箱外，吸油同體浸入油箱內液面以下，出油口設有管式、法蘭式連接，過濾器內設置自封閥等裝置，使管路簡化，安裝方便。

2.設置濾芯污染發訊器，油路旁通閥，提高液壓系統的可靠性： 當濾芯被污染物堵塞或系統液溫過低，流量脈動等因素造成進油壓力為0.35MPa時，發訊器便發出訊號指示，應及時更換濾芯或提高溫度，如此時不能馬上停機處理故障時，設在濾芯上的旁通閥會自動開啟（開啟壓力為0.4MPa），以保護過濾器及液壓系統正常工作。

3.設計采用直回濾油，使更換濾芯或向油箱加油非常方便： 只需旋開過濾器濾蓋（清洗蓋）即可更換濾芯或向油箱加油，并在濾頭設有2只M18×1.5油口，可在任何一方安裝發訊器或系統中少量油液回流油箱過濾之用。

4.具有液流擴散器 擴散器設置在回油筒體底部，能使回油的介質平穩地流入油箱內，不易產生氣泡，從而減少空氣重新進入，并減弱已沉積的污染物騷動。

5.濾芯采用玻璃纖維過濾材質 具有過濾精度高，通油能力大，原始壓力損失小，納污量大等優點，其過濾精度以*過濾精度標定，過濾比β3、β5、β10、β20>200，過濾效率》99.5%符合ISO標準

工作原理

RFA微型直回式回油過濾器用于液壓系統回油精過濾，濾除液壓系統中元件磨損產生的金屬顆粒以及密封件的橡膠雜質等污染物，使流回油箱的油液保持清潔。

本過濾器安裝在油箱頂部，筒體部分浸入油箱內，并設置旁通閥、擴散器、濾芯污染堵塞發訊器等裝置。具有結構緊湊、安裝方便、通油能力大、壓力損失小、更換濾芯方便等特點
