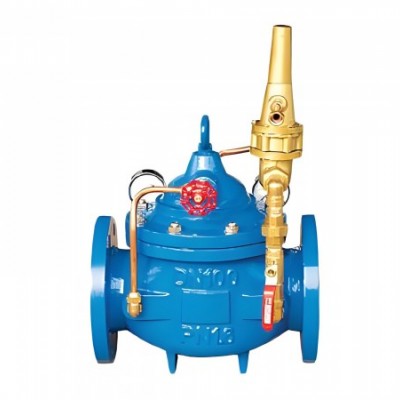

上海紅星閥門/800X壓差旁通平衡閥

規格型號         800X

連接方式         法蘭

結構形式         直通式

驅動方式         手動

公稱通徑         DN50-DN400

公稱壓力         1.6MPa

閥體材質         HT200，鑄鐵， WCB，鑄鋼

壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可提高系統的利用率，保持壓差的精確恒定值，并可較大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差旁通平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥。

結構特點和用途：

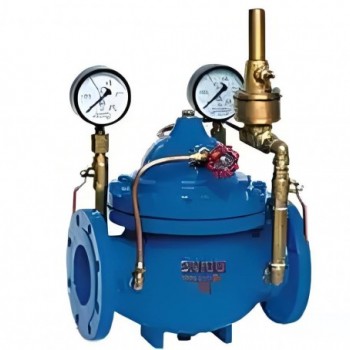

800X壓差調節閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理：

當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此壓差通過接管作用于導閥膜片兩側，改變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
